Электропривод Dastech AR-05N24S-R 5 Н·м, 24 В, 0–10 В, с возвратной пружиной

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: AR-05N24S-R

Техлист Dastech AR-05N-R (страницы каталога завода)Скачать ↓Руководство по эксплуатации Dastech ARСкачать ↓Каталог электроприводов DastechСкачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Электропривод Dastech AR-05N24S-R — привод для воздушных заслонок с защитной функцией: крутящий момент 5 Н·м (заслонка до 1 м²), питание 24 В AC/DC, управление плавное 0(2)…10 В / 0(4)…20 мА, с возвратной пружиной. Встроено: 2 переключателя для сигнализации положения.

⚙️ Подбор и заказ

Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Масса 1,3 кг

Габариты, мм 156×98×59

Вал заслонки Ø10–16 мм, □7×7–11×11 мм

Степень защиты IP54

Крутящий момент 5 Н·м

Доп. переключатели 2 переключателя (SPDT)

Время поворота двигатель 150 с / пружина 20 с

Возвратная пружина есть

Управление плавное 0(2)…10 В / 0(4)…20 мА

Питание 24 В AC/DC

Площадь заслонки до 1 м²

Подробно

Описание

Как работает

Двигатель открывает заслонку и одновременно взводит возвратную пружину. При отключении питания пружина сама возвращает заслонку в исходное положение — без электричества и без сигнала автоматики. Так защищают калорифер от замерзания и закрывают наружный воздух при остановке установки.

Что это даёт

Момент 5 Н·м — заслонка до 1 м²Площадь указана производителем для заслонки без учёта давления в канале. Для плотных, утеплённых и больших клапанов берите следующий момент по ряду.

Плавное регулированиеПоложение задаётся сигналом контроллера 0(2)…10 В DC или 0(4)…20 мА, есть сигнал обратной связи о положении — для регулирования расхода и смешения.

Возврат пружиной без питанияПри пропадании напряжения пружина возвращает заслонку в исходное положение за 20 с — защитная функция не зависит от автоматики.

Питание 24 В AC/DCБезопасное напряжение от блока питания щита автоматики или прибора пожарной сигнализации.

Сигнализация положения2 переключателя (SPDT) — сухие контакты передают в щит или на пульт положение заслонки.

Корпус IP54Защита от пыли и брызг, рабочая температура −20…+50 °С, ресурс 60 000 циклов.

Технические характеристики

Модель	AR-05N24S-R
Назначение	Электропривод воздушной заслонки с возвратной пружиной
Крутящий момент, Н·м	5
Площадь заслонки, м²	до 1
Напряжение питания	24 В AC/DC
Управление	плавное 0(2)…10 В DC / 0(4)…20 мА
Возвратная пружина	с возвратной пружиной
Время поворота	двигатель 150 с / пружина 20 с
Угол поворота	до 95°, регулируется механическим упором
Потребляемая мощность	5 Вт в движении / 3 Вт в удержании
Вспомогательные переключатели	2 переключателя (SPDT)
Вал заслонки	Ø10–16 мм, □7×7–11×11 мм
Длина вала	от 90 мм
Ручное управление	нет
Уровень шума	не более 45 дБ(А)
Степень защиты	IP54
Рабочая температура	−20…+50 °С
Температура хранения	−30…+80 °С
Влажность	95 % отн. влажности, без конденсата (EN 60730-1)
Ресурс	60 000 циклов
Габариты (Д×Ш×В), мм	156×98×59
Масса, кг	1,3
Производитель	Dastech

Модификации на этой платформе

Все модели группы собраны в одном корпусе и отличаются питанием, управлением и наличием переключателей.

Модель	Момент, Н·м	Питание	Управление	Переключатели
AR-05N24S-R	5	24 В	0–10 В	2
AR-05N24-R	5	24 В	0–10 В	—

Расшифровка маркировки

AR-05N24S-R

AR — серия: приводы воздушных заслонок с возвратной пружиной
05N — крутящий момент 5 Н·м
24 — напряжение питания 24 В AC/DC
S — 2 встроенных вспомогательных переключателя положения
R — плавное (пропорциональное) управление 0(2)…10 В / 0(4)…20 мА

Размеры, подключение и монтаж

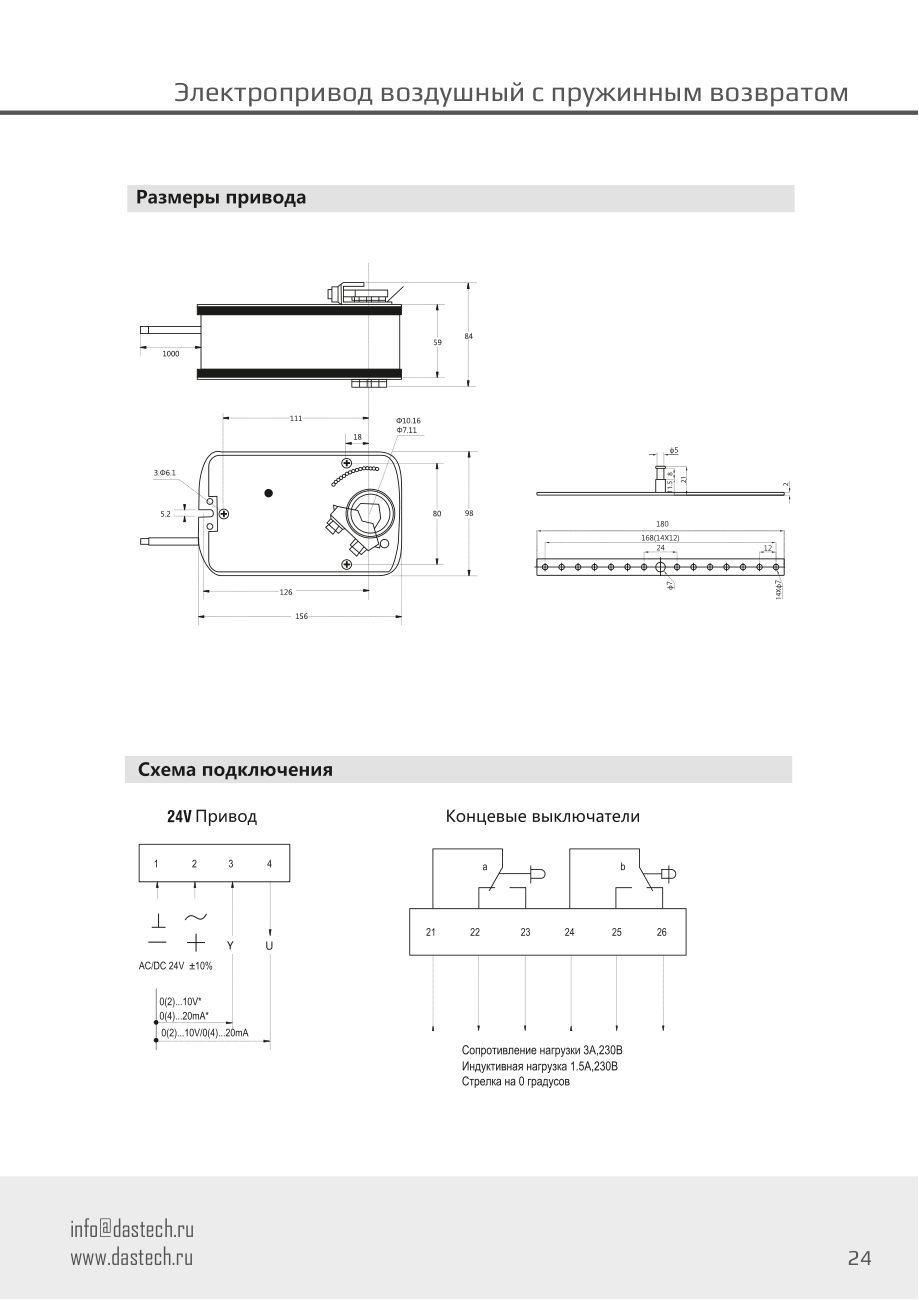

Размеры и схема подключения электропривода Dastech AR-05N24S-R — Габаритные размеры и схема подключения — страница каталога Dastech

Схема монтажа электропривода Dastech AR-05N24S-R — Схема монтажа привода на вал заслонки — страница каталога Dastech

Расшифровка маркировки электроприводов Dastech — Система обозначений электроприводов Dastech

Где применяется

Заслонки наружного воздуха приточных установок (защита калорифера от замерзания)
Отсечные клапаны, которые должны закрыться при пропадании питания
Вентиляция чистых и технологических помещений с аварийным положением заслонки
Клапаны избыточного давления и перетока с возвратом в исходное положение
Замена приводов Belimo LF / NF / SF и аналогов

Как подобрать

Площадь заслонки: ширина × высота в метрах. Привод AR-05N24S-R рассчитан на заслонку до 1 м²; для плотных и утеплённых клапанов берите запас 20–30 %
Нужна ли защитная функция: пружина (AR, FR) закрывает заслонку при пропадании питания, приводы DA и FS остаются в текущем положении
Питание — по щиту: 24 В AC/DC от блока питания автоматики или 230 В AC напрямую от сети
Управление — по контроллеру: открыто/закрыто для реле и термостатов, 0–10 В для плавного регулирования
Вал заслонки: Ø10–16 мм, □7×7–11×11 мм, длина от 90 мм

Важно знать

Момент — с запасом

Производитель испытывает приводы вне канала, без учёта давления воздуха. Клапаны разных заводов создают разную нагрузку на вал: уточняйте требуемый момент у изготовителя клапана или берите привод следующей ступени.

Монтаж

Привод ставится на вал заслонки в любом положении, кроме «вниз крышкой» при риске конденсата; кабель подводится с петлёй для стока влаги. Планку от проворота крепите к корпусу клапана, а не к воздуховоду.
