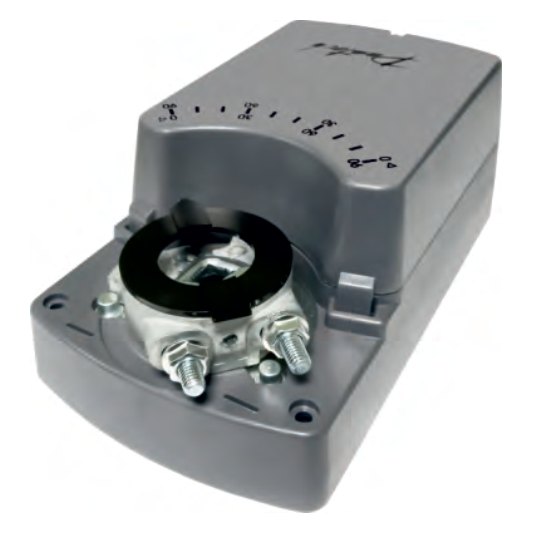

Электропривод Dastech DA-08N220A-SR 8 Н·м, 230 В, 0–10 В
⚙️ Подбор и заказ
Характеристики
Описание
Как работает
Реверсивный двигатель через редуктор поворачивает выходной вал на 90°. Привод надевается на вал заслонки универсальным зажимом и фиксируется планкой от проворота. При снятии питания вал остаётся в текущем положении — заслонка не закрывается сама, поэтому серия DA ставится там, где не нужна защитная функция: регулирование расхода, зональные и отсечные заслонки, смесительные камеры.
Что это даёт
Технические характеристики
| Модель | DA-08N220A-SR |
| Назначение | Электропривод воздушной заслонки |
| Крутящий момент, Н·м | 8 |
| Площадь заслонки, м² | до 1,5 |
| Напряжение питания | 230 В AC, 50/60 Гц |
| Управление | плавное 0(2)…10 В DC / 0(4)…20 мА |
| Возвратная пружина | без возвратной пружины |
| Время поворота | 55 с |
| Угол поворота | 95° |
| Потребляемая мощность | 4,5 Вт в движении / 0,5 Вт в удержании |
| Вспомогательные переключатели | 2 переключателя (SPDT) |
| Вал заслонки | Ø10–20 мм, □10×10–16×16 мм |
| Длина вала | от 50 мм |
| Ручное управление | кнопка на корпусе |
| Уровень шума | не более 45 дБ(А) |
| Степень защиты | IP44 |
| Рабочая температура | −20…+50 °С |
| Температура хранения | −30…+80 °С |
| Влажность | 95 % отн. влажности, без конденсата (EN 60730-1) |
| Ресурс | 60 000 циклов |
| Габариты (Д×Ш×В), мм | 180×100×68 |
| Масса, кг | 1,3 |
| Производитель | Dastech |
Модификации на этой платформе
Все модели группы собраны в одном корпусе и отличаются питанием, управлением и наличием переключателей.
| Модель | Момент, Н·м | Питание | Управление | Переключатели |
|---|---|---|---|---|
| DA-08N220-SR | 8 | 230 В | 0–10 В | — |
| DA-08N220A-SR | 8 | 230 В | 0–10 В | 2 |
| DA-16N220-SR | 16 | 230 В | 0–10 В | — |
| DA-16N220A-SR | 16 | 230 В | 0–10 В | 2 |
| DA-24N220-SR | 24 | 230 В | 0–10 В | — |
| DA-24N220A-SR | 24 | 230 В | 0–10 В | 2 |
Расшифровка маркировки
DA-08N220A-SR- DA — серия: приводы воздушных заслонок без возвратной пружины
- 08N — крутящий момент 8 Н·м
- 220 — напряжение питания 230 В AC
- A — 2 встроенных вспомогательных переключателя
- SR — плавное (пропорциональное) управление 0(2)…10 В / 0(4)…20 мА

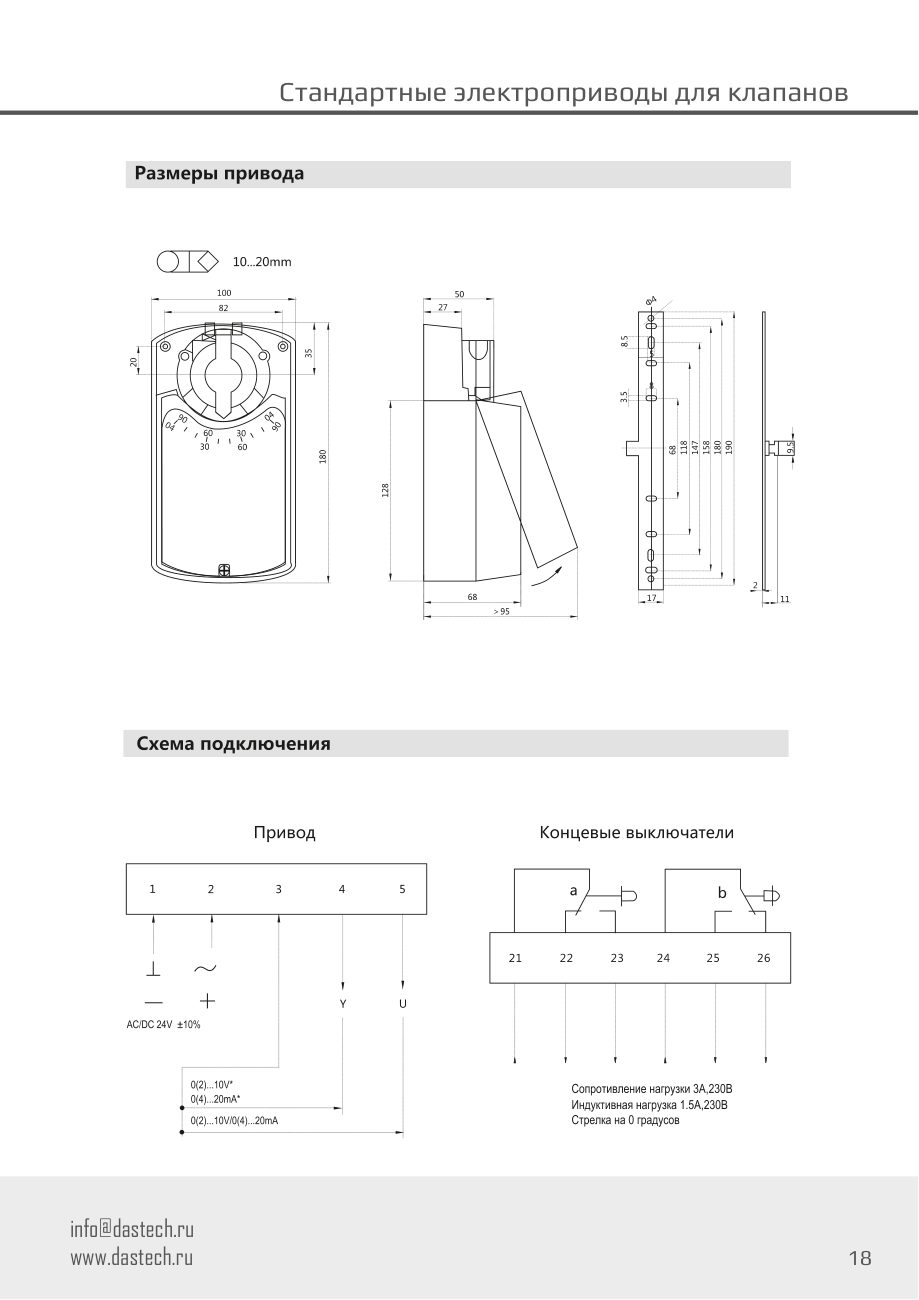

Размеры, подключение и монтаж
Где применяется
- Воздушные заслонки приточных и вытяжных установок
- Регулирующие и отсечные клапаны прямоугольного и круглого сечения
- Смесительные камеры и рециркуляция
- Зональное регулирование и VAV-ответвления
- Заслонки на ответвлениях систем кондиционирования
Как подобрать
- Площадь заслонки: ширина × высота в метрах. Привод DA-08N220A-SR рассчитан на заслонку до 1,5 м²; для плотных и утеплённых клапанов берите запас 20–30 %
- Нужна ли защитная функция: пружина (AR, FR) закрывает заслонку при пропадании питания, приводы DA и FS остаются в текущем положении
- Питание — по щиту: 24 В AC/DC от блока питания автоматики или 230 В AC напрямую от сети
- Управление — по контроллеру: открыто/закрыто для реле и термостатов, 0–10 В для плавного регулирования
- Вал заслонки: Ø10–20 мм, □10×10–16×16 мм, длина от 50 мм
Смотрите также
Важно знать
Производитель испытывает приводы вне канала, без учёта давления воздуха. Клапаны разных заводов создают разную нагрузку на вал: уточняйте требуемый момент у изготовителя клапана или берите привод следующей ступени.
Привод ставится на вал заслонки в любом положении, кроме «вниз крышкой» при риске конденсата; кабель подводится с петлёй для стока влаги. Планку от проворота крепите к корпусу клапана, а не к воздуховоду.
