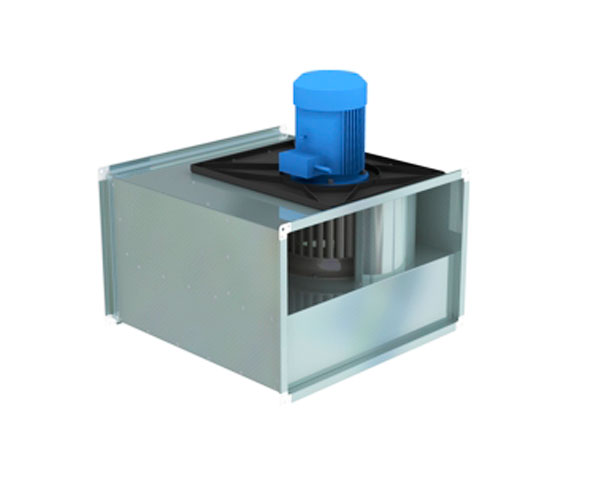

Вентилятор радиальный канальный ВРПВ-Н

Описание

Вентилятор ВРПВ-Н прямоугольный с вперед загнутыми лопатками, предназначены для применения в системах вентиляции, воздушного отопления и системах приточной противодымной вентиляции. Могут монтироваться непосредственно в воздуховоды в любом положении (горизонтально, вертикально, наклонно).

Варианты исполнения

Производителем предлагаются следующие варианты оборудования: ВРПВ-Н ВЗ – Вентилятор радиальный прямоугольный взрывозащищенный с вперед загнутыми лопатками

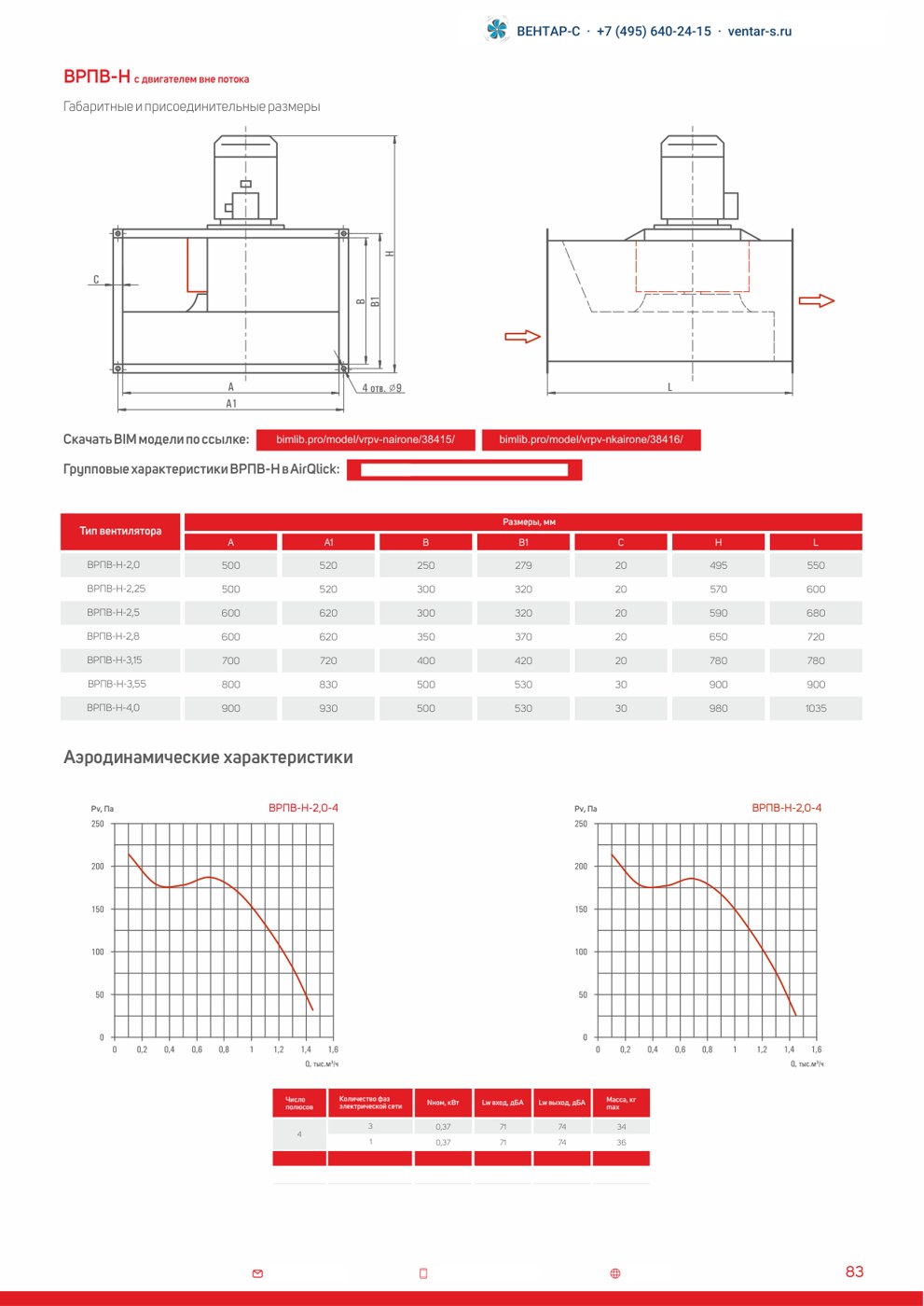

Габаритные и присоединительные размеры

Обозначения:

ВРПВ	Н	К	3,15	4	3
1	2	3	4	5	6

1. Тип вентилятора
2. Электродвигатель вне канала
3. Модификация кухонный
4. Диаметр рабочего колеса в дм
5. Число полюсов электродвигателя
6. Количество фаз электрической сети



Тип вентилятора	Размеры, мм								Масса, кг
	A	B	A1	B1	A2	B2	H	L
ВРПВ-Н-2-4-3/1	500	250	520	279	540	290	495	550	18,4
ВРПВ-Н-2,25-4-3/1	500	320	520	320	540	340	570	600	20,7
ВРПВ-Н-2,5-4-3	600	300	620	320	640	340	590	680	37
ВРПВ-Н-2,8-4-3	600	350	620	370	640	390	650	720	56,8
ВРПВ-Н-3,15-4-3	700	400	720	420	740	440	780	780	64
ВРПВ-Н-3,55-4-3	800	500	830	530	860	560	900	900	90,5
ВРПВ-Н-3,55-6-3	800	500	830	530	860	560	900	900	72
ВРПВ-Н-4-4-3	900	500	930	530	960	560	980	1035	131
ВРПВ-Н-4-6-3	900	500	930	530	960	560	920	1035	102
