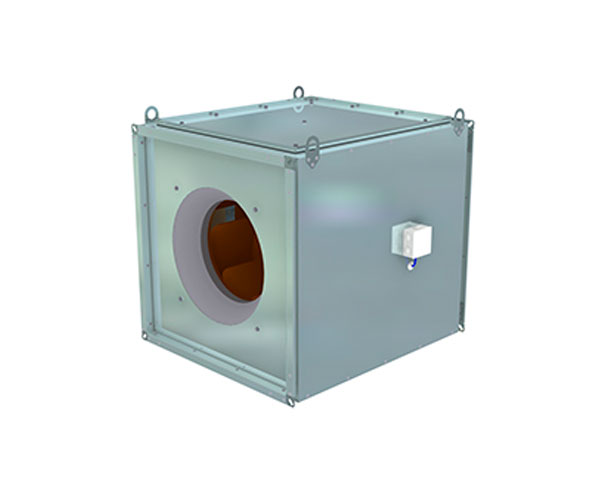

Вентилятор радиальный канальный КРАВ-КШ в шумоглушенном корпусе

Описание

Вентиляторы серии КРАВ-КШ предназначены для применения в системах вентиляции, воздушного отпления и системах приточной противодымной вентиляции. Могут монтироваться непосредственно в воздуховоды в любом положении (горизонтально, вертикально, наклонно). Для установки в круглые воздуховоды следует использовать специальные переходные фланцы. Исполнение по назначению Н, К1, ВЗ и ВЗ К1. Вентилятор состоитиз:<>

• изолированного корпуса из оцинкованной стали;
• сварного рабочего колеса;
• асинхронного двигателя.

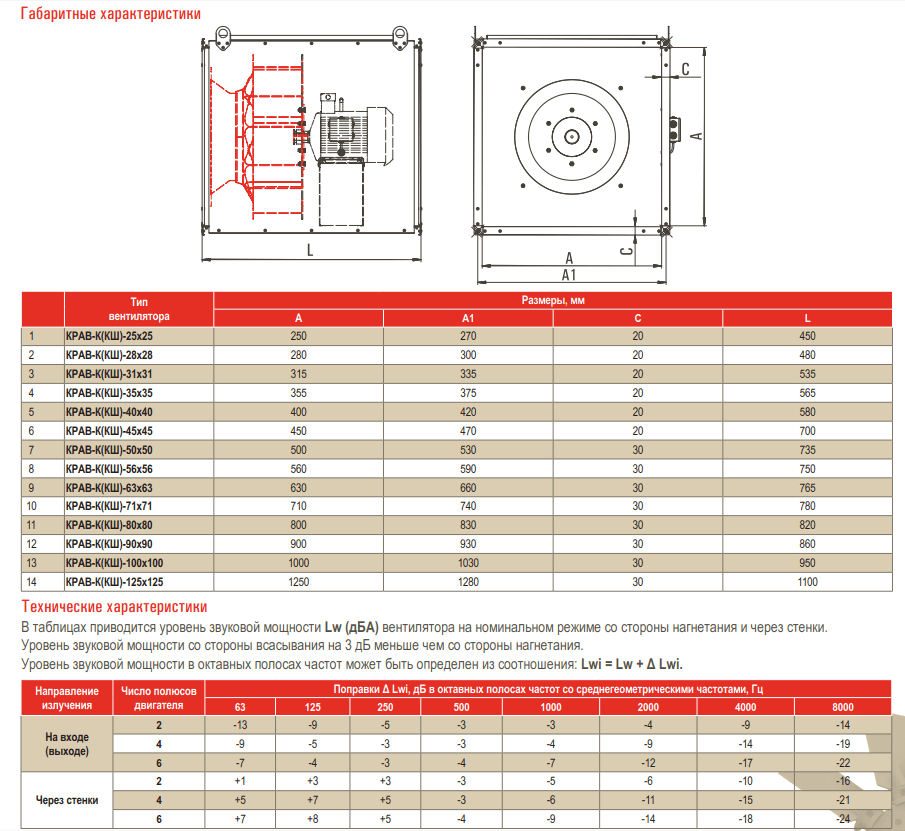

Габаритные и присоединительные размеры

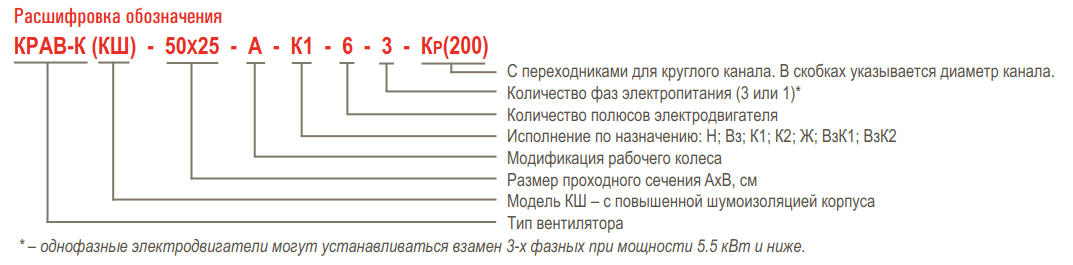

Обозначения:

КРАВ	Ш	63х63	Б	4	3
1	2	3	4	5	6

1. Тип вентилятора
2. Тип корпуса (квадратный шумоглушеный)
3. Размер сечения канала в см
4. Модификация производительности (А, Б, В, Г)
5. Количество полюсов электродвигателя
6. Количество фаз электрической сети (3 или 1)*

* - однофазные электродвигатели могут устанавливаться взамен 3-х фазных при мощности 5,5 кВт и ниже.

	Тип вентилятора	Размеры, мм
		A	A1	C	L
1	КРАВ-КШ-25х25	250	270	20	450
2	КРАВ-КШ-28х28	280	300	20	480
3	КРАВ-КШ-31х31	315	335	20	535
4	КРАВ-КШ-35х35	355	375	20	565
5	КРАВ-КШ-40х40	400	420	20	580
6	КРАВ-КШ-45х45	450	470	20	700
7	КРАВ-КШ-50х50	500	530	30	735
8	КРАВ-КШ-56х56	560	590	30	750
9	КРАВ-КШ-63х63	630	660	30	765
10	КРАВ-КШ-71х71	710	740	30	780
11	КРАВ-КШ-80х80	800	830	30	820
12	КРАВ-КШ-90х90	900	930	30	860
13	КРАВ-КШ-100х100	1000	1030	30	950
14	КРАВ-КШ-125х125	1250	1280	30	1100
